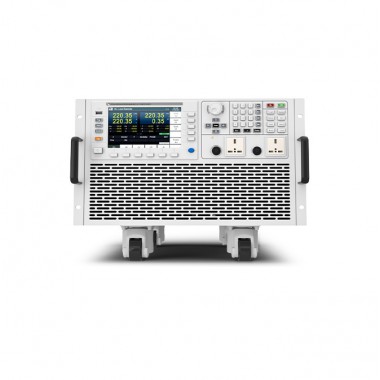

艾德克斯 IT7600系列 高性能可編程交流電源

IT7600系列 高性能可編程交流電源

IT7600 系列高性能可編程交流電源采用數字信號處理技術，功率從750VA覆蓋到4500VA，頻率高達5kHz。內置功率表及大屏幕示波器功能，支持主從并聯，可提供大容量的交直流輸出。IT7600 內建任意波型產生器, 可模擬諧波及各種任意波形輸出, 同時具有交流測量及分析功能，可廣泛應用于新能源、家電產品、電力電子、民用航空電子設備、IEC 標準測試、煤礦鋼鐵化工設備測試的開發和運用等多個領域。

產品特點

?  7" DSO 功能，可顯示單機或者并機情況下電壓及電流的實時波型

?  內置交流功率表

?  輸出頻率：10-5000Hz，電壓或頻率輸出變動率可調

?  功率可達4.5kVA

?  電壓可達300V

?  可實現AC、DC、AC+DC各個輸出模式，AC+DC模式可實現直流電壓偏移模擬

?  可模擬任意波形輸出，支持CSV文件導入波形

?  內建豐富的波形數據庫

? 主從并機功能，實現多模塊同步均流輸出

?  支持三臺單機組三相輸出，并可模擬三相不平衡輸出

?  可達50次諧波模擬能力 *1

? 諧波分析功能，可以測量高達50次電壓和電流諧波成份*1

?  List模式模擬市電再現功能，實現瞬間電源中斷仿真功能

?  可設置輸出波形起始/停止相位角

?  支持遠端SENSE補償功能，提高測量精度

?  自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與源之間的電氣隔離

?  自帶掃描功能，可測試開關電源的效率，抓取最大功率點的電壓和頻率。

?  過溫度、過電流（包括峰值和有效值）和過功率保護功能

?  標配USB/RS232/LAN/CAN*2通訊接口，

?  前置USB接口實現導入導出文件功能，及數據保存功能

*1  10-500Hz；

*2  即將推出

產品功能與優勢

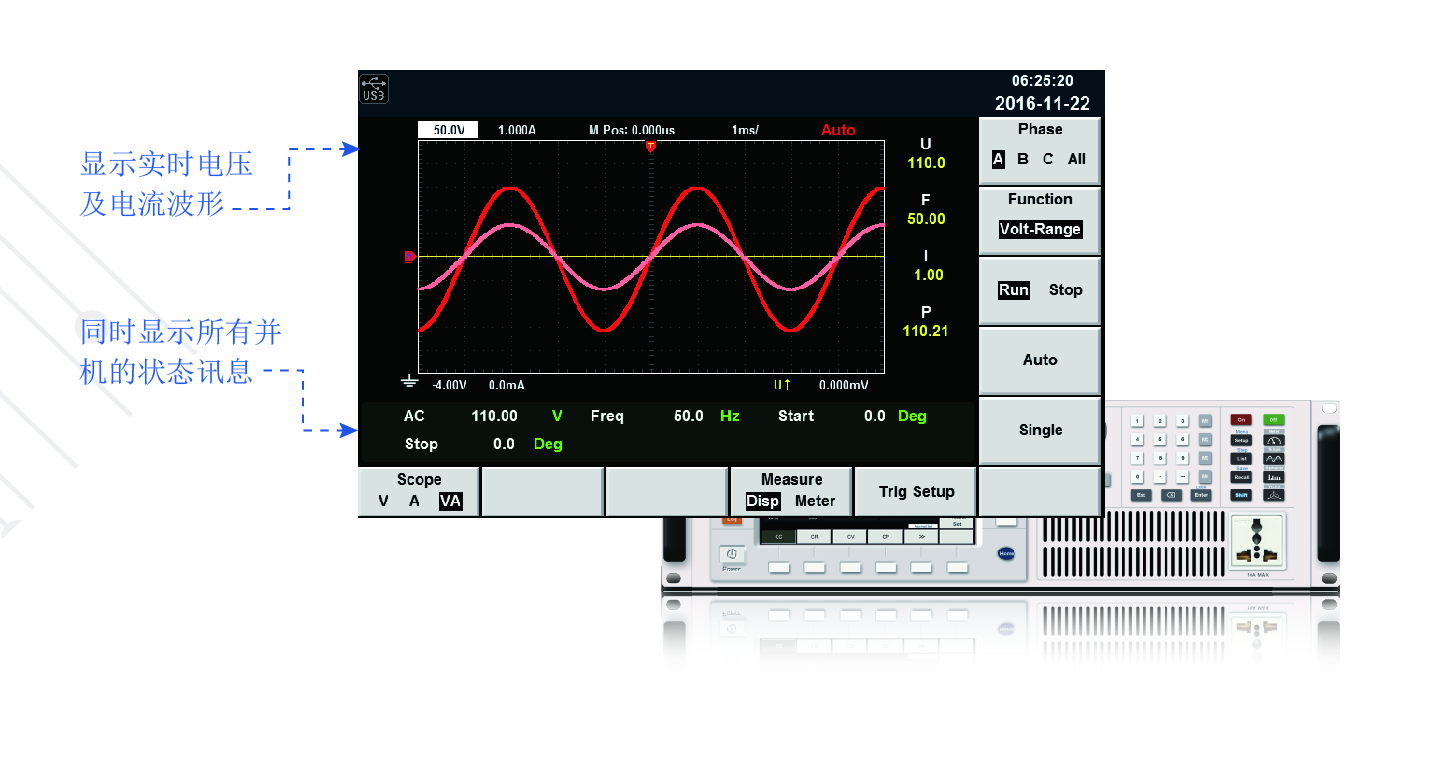

7" DSO

可顯示單機或者并機情況下電壓及電流的實時波型
IT7600系列擁有7 "顯示屏，提供示波器功能。內置高速采樣量測電路，可顯示實時電壓及電流曲線，多機并聯時，還可以同時顯示所有并機的狀態訊息，無需示波器就可以進行瞬時分析。

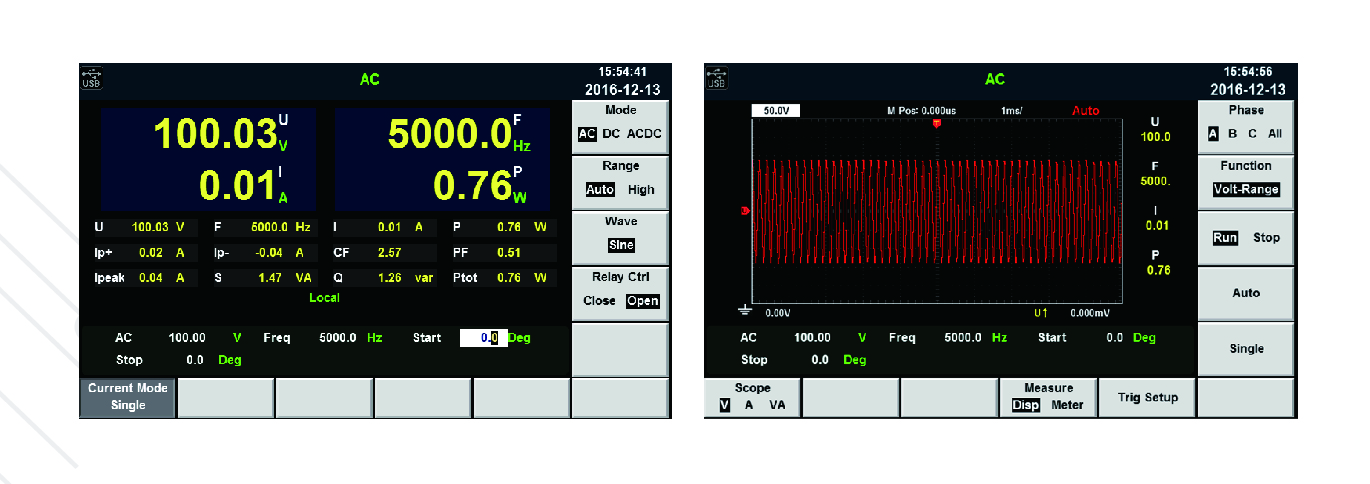

輸出頻率可達10-5000Hz
電壓或頻率輸出變動率可調
IT7600系列的輸出頻率在10-5000Hz可調，應用范圍相當廣泛。

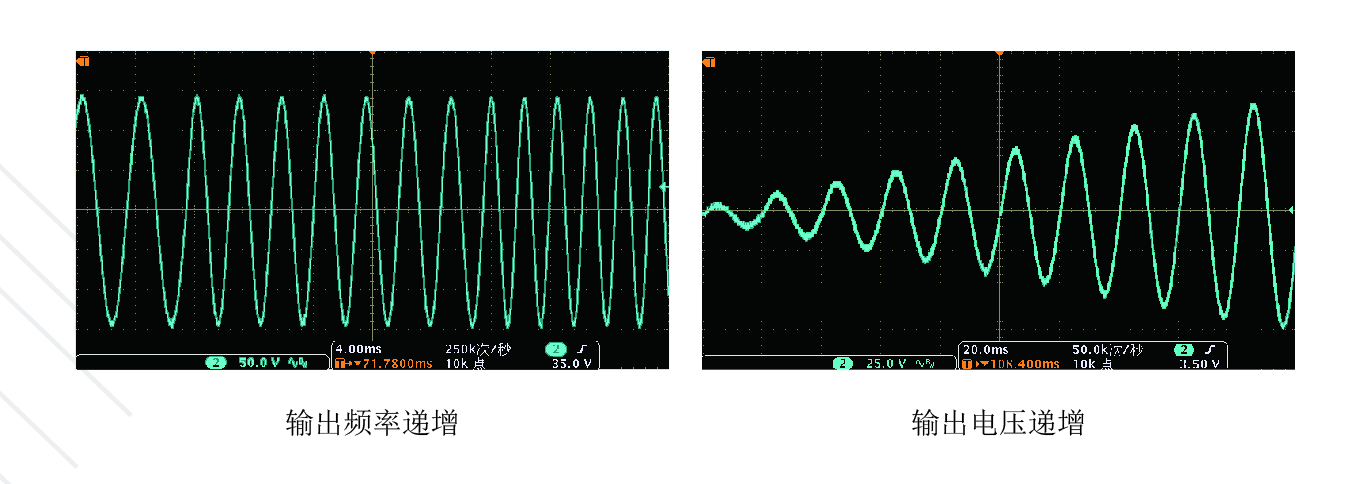

IT7600系列可以讓用戶自行設定電壓或頻率輸出變動率，使電壓或頻率有規律的逐步達到設定值，可以更為準確的驗證產品的操作范圍，也可以減少待測物開機時的浪涌電流。

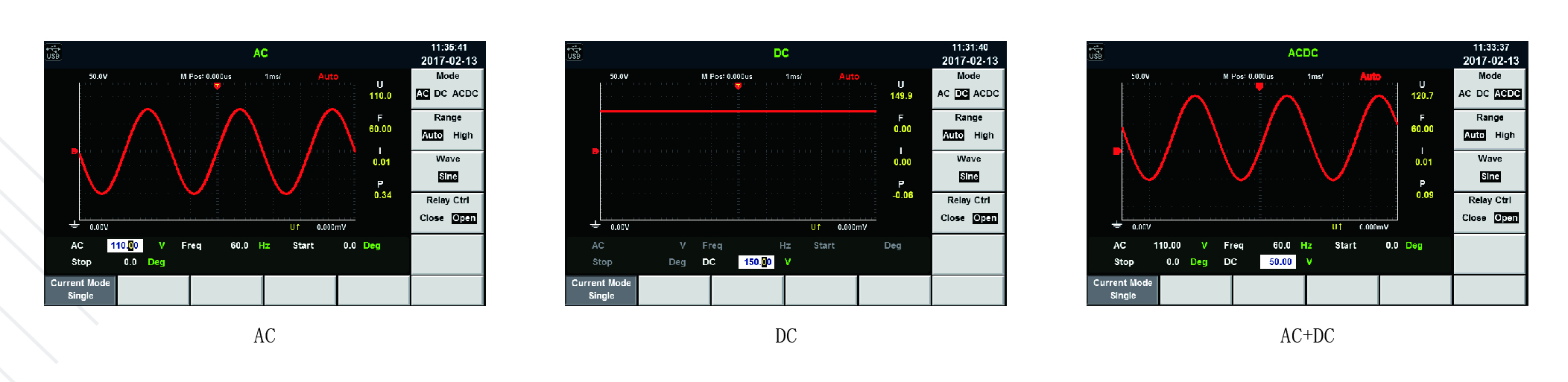

可實現AC、DC、AC+DC各個輸出模式
AC+DC模式可實現直流電壓偏移模擬
IT7600系列可以實現AC、DC、AC+DC各個輸出模式，不但提供純正的交/直流輸出、還可以提供AC+DC輸出模式來擴大應用，測試直流偏壓成份。

可模擬任意波形輸出
仿真交流電壓與直流偏移電壓
IT7600系列具備仿真交流電壓與直流偏移電壓的功能，可以模擬任意波形輸出。

主從并機功能
更靈活、彈性的使用電源
IT7600系列擁有主從并機功能，可以更靈活、彈性的使用電源，提高輸出電流、功率能力，節約成本。在并聯操作中，只需要對主機（Master）進行設置，從機由主機自動控制，簡化了操作。
IT7600系列自帶同步On/Off輸入輸出信號，保證了并機的同步性，確保多模塊同步均流輸出。

內建豐富的波形數據庫

通過菜單調用并在LCD屏幕上顯示出選擇的波形
IT7600系列內建多種不同類型的波形，如三角波、正弦波、方波、鋸齒波等波形，用戶可以通過菜單調用并在LCD屏幕上顯示出選擇的波形。

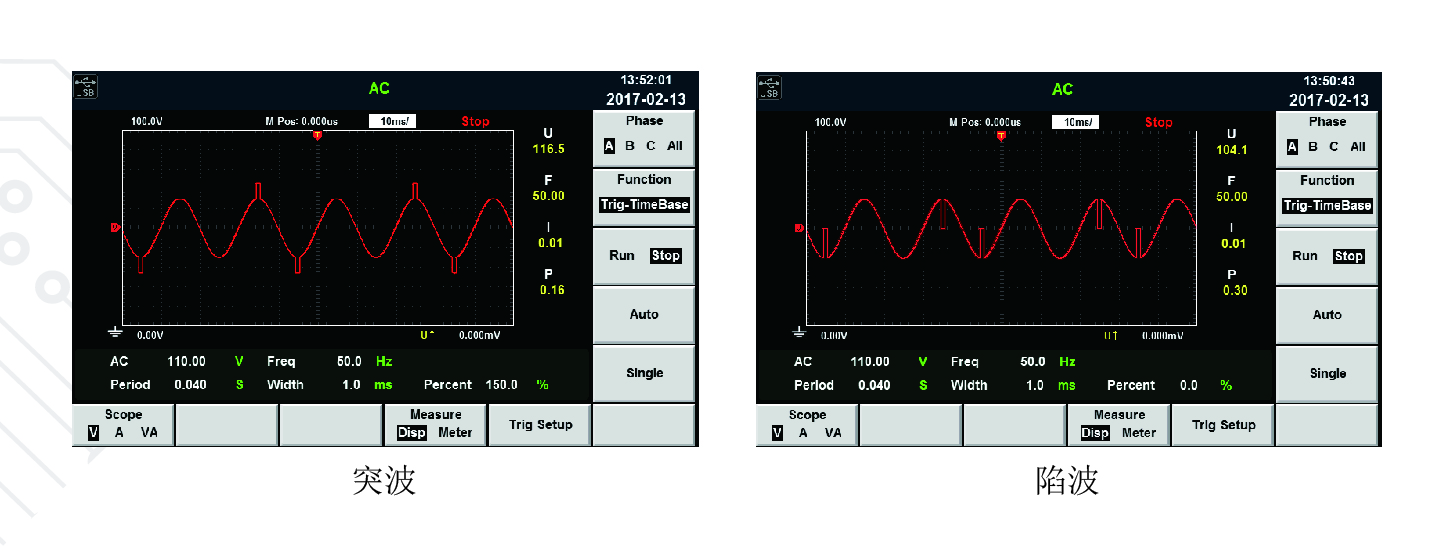

List模式
模擬市電再現功能，實現瞬間電源中斷仿真功能
IT7600系列通過STEP模式和LIST模式，為用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器內的內部觸發或外部觸發的控制來輸出，因此可以模擬各種電源瞬間斷電、突波、緩升等特性。

支持CSV文件導入波形
模擬市電再現功能，實現瞬間電源中斷仿真功能
IT7600系列通過STEP模式和LIST模式，為用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器內的內部觸發或外部觸發的控制來輸出，因此可以模擬各種電源瞬間斷電、突波、緩升等特性。

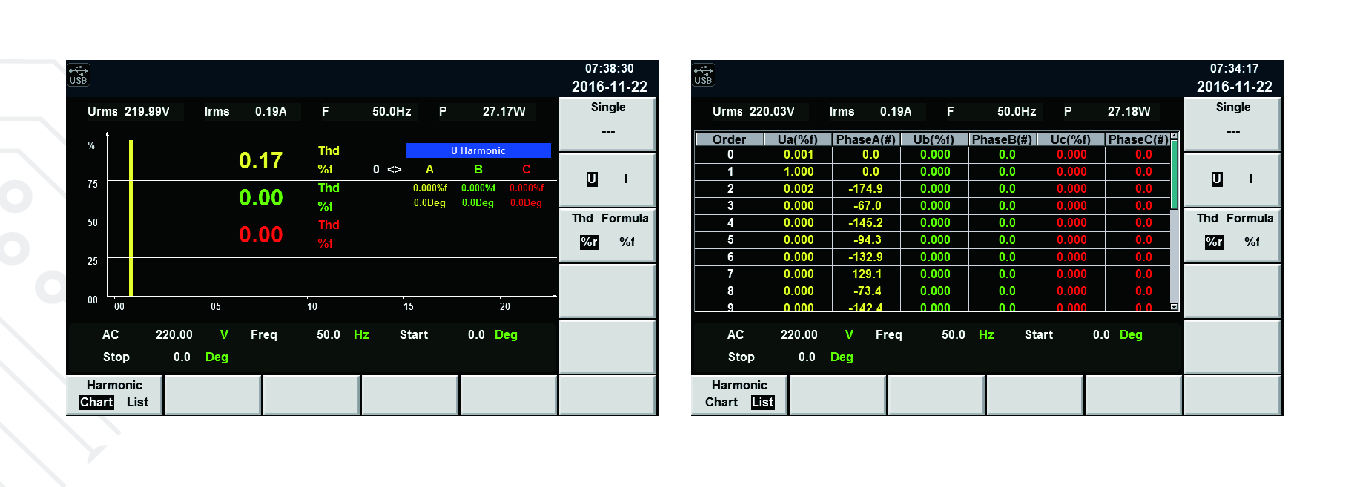

諧波分析功能
電壓/電流諧波測量
IT7600系列擁有諧波分析功能，包括電壓諧波測量和電流諧波測量。10-500Hz頻率范圍內，可以測量50次電壓和電流諧波；500Hz頻率以上，可以測量20次電壓和電流諧波。在諧波模式下可實現電壓和電流諧波失真因數（U/I THD）和相位的測試。此外還可進行多次諧波測量，結果以列表或柱狀圖的方式顯示，使測試結果分析更加一目了然。

諧波模擬能力
可達50次諧波
IT7600系列擁有諧波模擬能力，可達50次諧波。10-500Hz頻率范圍內，可以模擬50次諧波；500Hz頻率以上，可以模擬20次諧波。
