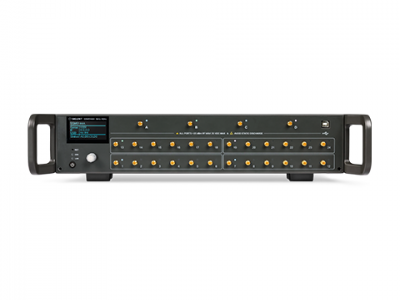

鼎陽 SSM5000A系列開關矩陣

SSM5000A系列開關矩陣

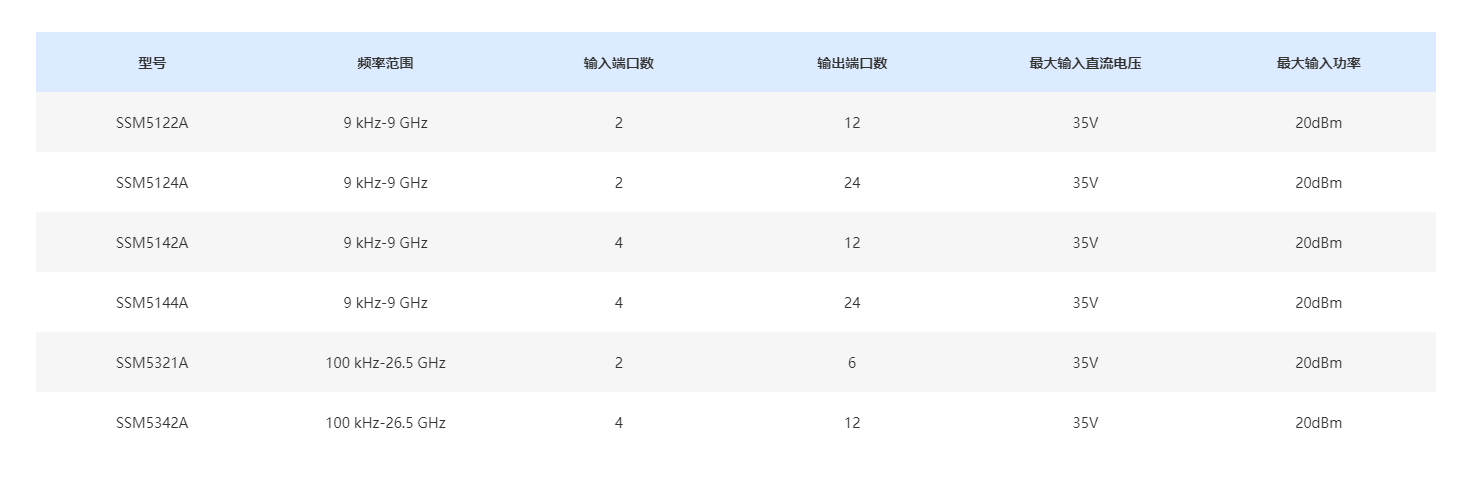

主要特征

• 頻率范圍高達26.5 GHz

• 最大輸入端口數：4

• 最大輸出端口數：24

• 支持簡化的多端口校準算法

• 支持USB，LAN，Direct Control通信方式

網絡分析儀測試端口擴展

使用開關矩陣對網絡分析儀的測試端口進行擴展，對多個器件的S參數進行測量，依據具體的測試需求可以將矩陣開關擴展成24個單端口，12個全2端口，8個全3端口，6個全4端口，4個全6端口，3個全8端口，2個全12端口，1個全24端口等。如圖顯示的是擴展成4個全6端口的情況，通過軟件即可實現對DUT1，DUT2，DUT3，DUT4 四個器件進行測試，大大提高測試效率。

信號源和頻譜儀測試端口擴展

使用開關矩陣搭配信號源和頻譜儀，將信號源和頻譜儀擴展到24個端口，可以用來對多個DUT進行發射和接收指標測試。當測試發射指標時，通過軟件依次將開關切換到24個端口，此時即完成了對信號源的擴展；當測試接收指標時，同樣可以通過軟件依次將開關切換到24個端口，完成對頻譜儀的擴展；通過引入矩陣開關可以大大減少對信號源和頻譜儀的數量要求，節約成本，提高測試效率。

輕松實現多端口測試需求

頻率高達26.5 GHz的開關矩陣SSM5000A系列專為多端口矢量網絡分析儀測量、信號源和頻譜儀等設備的測試端口數擴展而設計，可以與鼎陽產品系列結合使用。通過開關矩陣上的Direct Control接口可進一步擴展測試端口的數量，支持簡化的多端口校準算法，可大大提高校準的效率，除支持SIGLENT儀器儀表外，也支持其它主流的儀器儀表產品，適配19英寸標準機箱，可廣泛應用在天線，5G器件模塊等多端口測試環境上。
