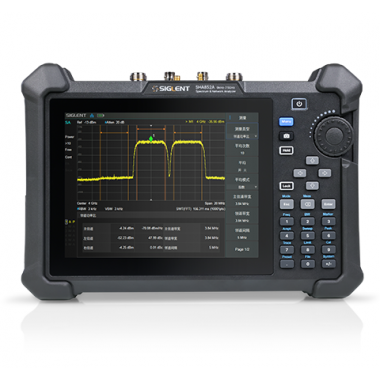

鼎陽 SHA850A 手持頻譜分析儀

SHA850A 手持頻譜分析儀

主要特性

• 頻譜分析頻率范圍：9 kHz - 3.6GHz / 7.5 GHz

• 天線和電纜測量頻率范圍：100 kHz - 3.6GHz / 7.5 GHz

• 顯示平均噪聲電平 DANL 低于-165 dBm/Hz

• 單邊帶相位噪聲低于-104 dBc/Hz， 1 GHz 偏移 10 kHz

• 全帶寬獨立信號源和前置放大器

• 典型工作時間 4 小時，凈重3.2 kg

形態更輕盈，多場景適用

SHA850A系列手持式頻譜分析儀頻率范圍 9 kHz~7.5 GHz，機身更輕盈，適合外出攜帶、手持操作，采用續航長達4小時的電池供電，并且可配置GPS定位功能，能滿足各種場景下的現場測試，如通信基站，汽車OTA測試，頻譜監測等。
采用高集成度設計，可進行信號頻域分析，陸地移動電臺，無線數據網絡測量，線纜、天線、器件測試，EMI干擾等測試。并且其射頻性能優異，DANL低至-165 dBc/Hz，可有效識別小信號，單邊帶相位噪聲僅為<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美臺式頻譜分析儀。

電纜和天線測試模式

電纜和天線分析儀模式下可測量的頻率范圍為100 kHz~3.6 GHz；
支持故障點距離（DTF）、時域反射計(TDR) 、1端口電纜損耗、2端口插入損耗、回波損耗及VSWR測量功能。

矢量網絡分析模式

支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式。


規格參數
