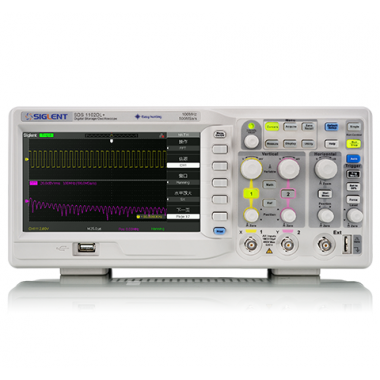

鼎陽 SDS1000CNL+/DL+系列數字示波器

SDS1000CNL+/DL+系列數字示波器

• 模擬通道帶寬100 MHz、200 MHz

• 最大存儲深度32 Kpts、40 Kpts

• 實時采樣率高達1 GSa/s，等效采樣率50 GSa/s

• 2 通道 + 1 個外觸發通道

• 接口USB Host、USB Device、LAN、Pass/Fail

便捷的操作和全局控制

· 一鍵Zoom功能：一鍵式設計的視窗擴展功能可對整體波形的布局做波形擴展顯示，極大方便了用戶對波形的觀察、測量和分析。
· 支持USB Host、USB Device、LAN（VXI-11）、Pass/Fail多種接口：便于連接外部設備進行遠程控制、數據和圖片的保存等功能。

強大的數據分析測量功能

· 支持電壓、時間和延遲3大測試種類，可同時測量周期、頻率、相位、幅值等 32 種參數值。用戶可根據需求配置 5 組參數顯示，也可全部顯示測量結果。
· 支持 5 中數學運算：+、-、*、/、FFT，支持通道波形和FFT波形分屏顯示，方便用戶同時觀測。

數據回放

· 數字記錄儀功能可實時無死區記錄波形數據，7 M數據存儲空間，支持外部存儲器擴展，記錄后可回放數據，便于信號觀測。

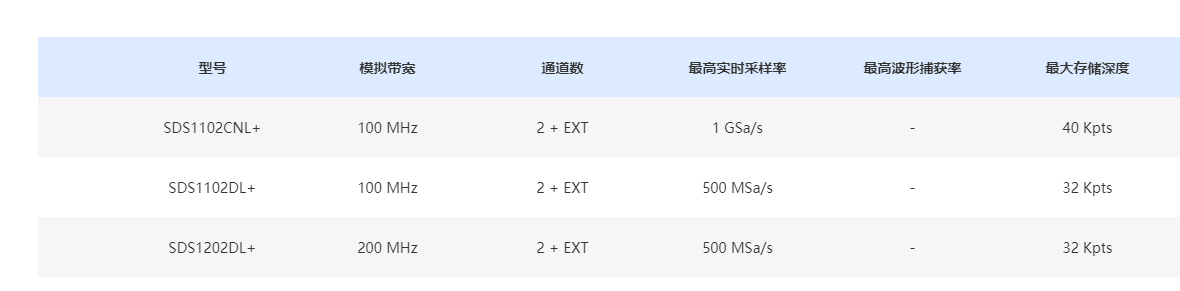

規格參數
