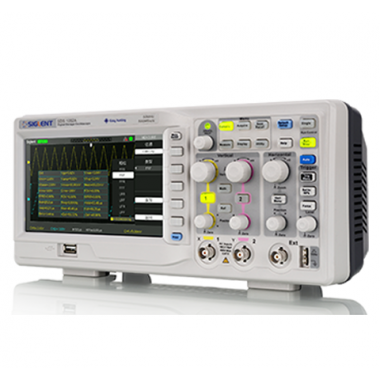

鼎陽 SDS1000A系列數字示波器

SDS1000A系列數字示波器

主要特性

• 模擬通道帶寬 50 MHz、70 MHz、100 MHz、150 MHz

• 最大存儲深度 2 Mpts

• 實時采樣率高達1 GSa/s，等效采樣率50 GSa/s

• 2通道 + 1個外觸發通道

• 接口USB Host & Device、LAN、Pass/Fail

深存儲模式搭配一鍵Zoom功能，兼顧全局和細節

SDS1072A, SDS1102A, SDS1152A 具有深存儲模式，存儲深度高達2 Mpts。并且SDS1000A 全系列都具有一鍵Zoom 的功能。 一鍵式設計的視窗擴展功能可對整體波形的局部做波形擴展顯示，極大方便了用戶對波形的觀察、測量和分析。

在深存儲模式下，用戶能夠使用更高的采樣率捕獲更長時間的信號，然后使用一鍵Zoom功能快速放大需要關注的區域，保證了精細的波形分辨率，既能縱覽全局，也能呈現細節。

強大的數據分析處理和保存能力

SDS1000A 系列產品支持電壓、時間和和延遲3大測試種類，共計32種參數。用戶可根據需求配置5組參數顯示，也可全部顯示32種參數的測量結果。

SDS1000A 系列還支持5種數學運算： +、-、*、/、FFT。測量和運算的結果、波形數據及截圖可通過前面板的Print按鍵，一鍵保存到U盤。

豐富的硬件接口及遠程控制

SDS1000A系列支持的接口包括


規格參數
