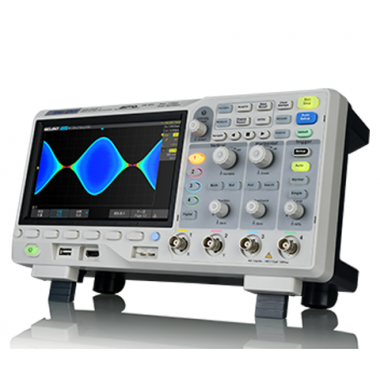

鼎陽 SDS1000X-C電商專賣系列超級熒光示波器

SDS1000X-C電商專賣系列超級熒光示波器

主要特性

• 波特圖

• Web網頁遠程控制

• 用戶自定義Default參數

• 標配串行總線觸發和解碼

• 歷史模式和順序模式

• 1 M點 FFT

強大的調試分析能力

事件搜索和導航，快速定位感興趣的事件
MSO邏輯分析儀集成，混合信號分析利器
歷史模式和順序模式結合，異常信號無所遁形
基于硬件的Pass/Fail模式，適用于長期監測信號

標配串行解碼

市面上的大多數示波器本身不標配串行CAN、LIN、I2C、SPI、RS-232/UART 總線觸發和解碼功能，需要額外購買選件開通此項功能。而SDS1000X-C將此項功能作為標配，免費開放。

波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，并支持將數據進行存儲與導出。

電源環路響應分析 / 波特圖
（僅4通道系列支持）

在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因?yàn)槠涓甙旱膬r(jià)格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS1000X-C示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。

· 全新開發的波特圖測量核心，更高的測量靈敏度和精度
· 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
· 人性化的UI設計，參數設置更友好
· 列表和游標測量，分析結果更直觀

數據分析處理的一次變革

14 M全采樣點測量，測量精度和采樣精度完全相同，不失真
14 M全采樣點運算，增配協處理器完成，速度更快
1 M點FFT運算，支持Peaks, Markers, FFT點數可選
支持Zoom、Gating、Math測量和統計功能
支持38種自動測量功能
硬件加速運算，用戶體驗更暢快

深存儲，快刷新

采用鼎陽獨創的SPO技術，數字觸發系統，觸發靈敏度高，抖動小
256 級輝度和色溫顯示，更清晰
波形刷新率200,000 wfm/s，輕松捕獲異常波形
14 Mpts存儲深度，深入查看波形細節

通過Web網頁進行遠程控制

內嵌了Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制、觀察波形、獲取測量結果，可滿足高壓、高溫等特殊環境的應用需求。內嵌的虛擬控制面板和示波器面板完全相同，使用起來更加簡單方便。SDS1000X-C 支持PC 和手機兩種風格的網頁布局，在手機上也能輕松完成控制和觀察。

規格參數
