鼎陽 SDS800X HD高分辨率示波器

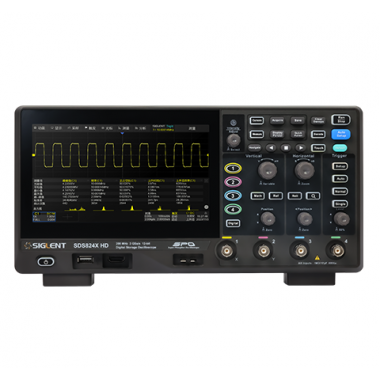

SDS800X HD高分辨率示波器

主要特性

• 垂直分辨率：12-bit

• 帶寬：70/100/200 MHz

• 存儲深度：50/100 Mpts

• 實時采樣率：2 GSa/s

• 波形捕獲率：50萬幀/秒（Sequence模式）

• 7英寸觸摸屏，支持外接鼠標鍵盤

12-bit高分辨率

SDS800X?HD擁有12-bit高分辨率，高分辨率示波器具有極佳的信號檢測和顯示能力，有助于分析信號的細節與特征，在高精度電源測試、測量電源紋波、優化器件性能、檢測和診斷發動機控制單元、醫療設備使用等應用中具有極大優勢。

長存儲深度

SDS800X?HD最大存儲深度可達100?Mpts，適用于觀察分析長時間信號、低頻信號和瞬態現象。大存儲深度下，示波器能夠處理的數據量多，計算結果的準確性和穩定性也越高。

高效的電源分析

SDS800X?HD的電源分析功能搭配鼎陽科技的電壓探頭（DPB5000系列）、電流探頭（CP6000系列），可以快速準確地分析電源質量、電流諧波、浪涌電流、瞬變響應、安全作業區(SOA)等12項參數，幫助工程師解除繁瑣的手工配置和復雜的公式計算，極為適用于觀察異常諧波、進行諧波分析、評估器件穩定性、判斷電磁干擾等測試。

極佳的環路響應測試

SDS800X?HD標配的波特圖功能，搭配鼎陽科技的隔離信號發生器選件（SAG1021I）或SDG任意波形發生器即可進行環路響應測試，提供被測設備（DUT）的頻率響應曲線，輕松獲得各個頻率點下的增益和相位值。同時借助數據列表、光標測量、自動測量功能，可對波特圖曲線進行詳細的數據分析，判斷系統穩定性等等。

豐富的觸發與解碼

SDS800X?HD 具有豐富的觸發功能，包括邊沿、斜率、延遲、建立/保持時間和多種總線觸發（串行觸發）。支持嵌入式行業的 I2C、SPI、UART 協議及汽車行業的 CAN、LIN 協議的觸發與解碼，能夠準確捕獲并直觀地將總線的協議信息以表格形式或其它方式顯示，穩定進行測試。

強大的數學功能

內置 FFT?功能，最大運算點數為 2M 點，4 條獨立 Math 波形，支持用戶自定義運算表達式。在優越的頻譜分辨率下可更準確的分析信號頻率成分及能量分布，輕松化身一臺頻譜分析儀。FFT模式下支持多種窗函數，支持普通、平均、最大值保持等模式，支持峰值檢測，自動檢測雜散頻率并標記形成列表顯示。

16路數字邏輯信號分析

SDS800X?HD 可搭配鼎陽科技的16路邏輯分析儀探頭選件（SLA1016），為儀器增加16路數字通道，同時不影響其他測試功能，實現混合信號的采集與分析，快速解決模數混合信號設計與分析等問題。

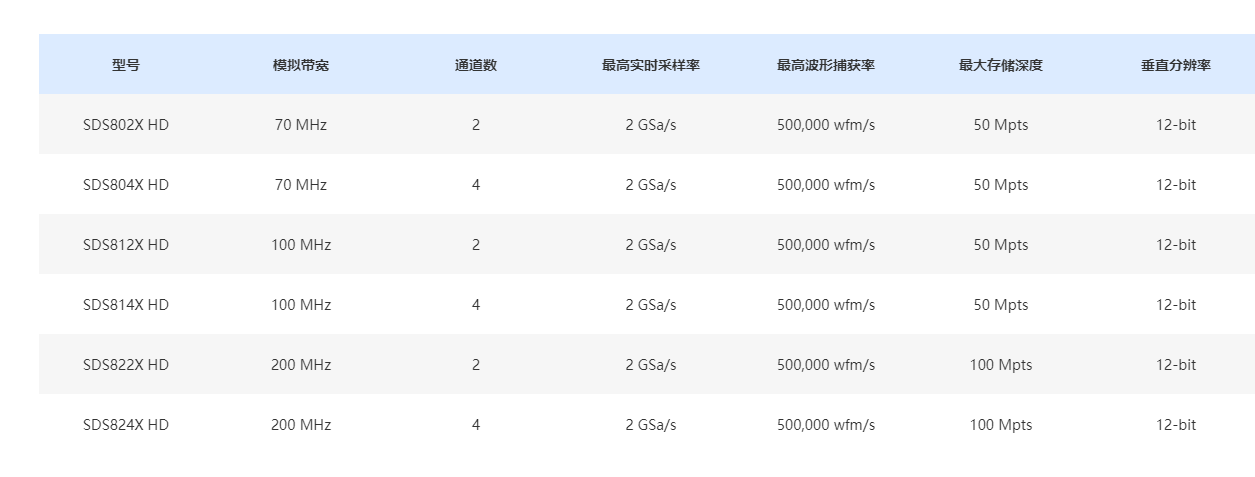

規格參數
